PSV Reaction Force Calculator

Calcul de la force de reaction d'une soupape de surete selon F = Kf x A x P1

Parametres de la soupape

Diametre nominal de sortie de la soupape
Nature du fluide de process
Lettre de l'orifice selon ASME
P1 = P_tarage x (1 + surpression%) + P_atm
Calculateur de P1
P1 = P_tarage x (1 + surpression/100) + P_atm
Methode simplifiee (Kf) Resultats conservatifs pour pre-dimensionnement. Pour les cas critiques (H2, >100 bar, diphasique), appliquer l'API 520 Part II.
Formule de calcul
F = Kf x A x P1
Kf : Facteur dependant du fluide et du DN
A : Section d'orifice de la soupape (cm2)
P1 : Pression de decharge absolue (bar)
F : Force de reaction (daN)
Aucun resultat
Remplissez les parametres et cliquez sur Calculer pour voir les resultats ici.

Resultats du calcul

Force brute de reaction (F = Kf x A x P1)
- daN
Calcule
Parametres utilises

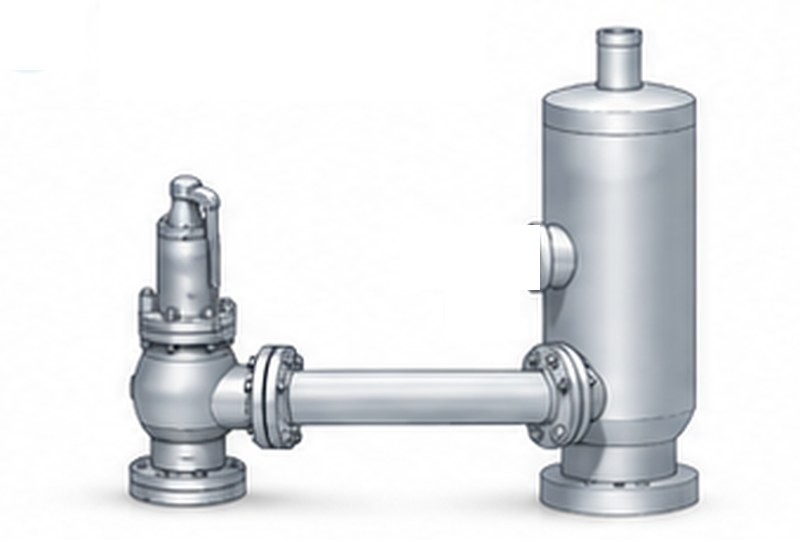

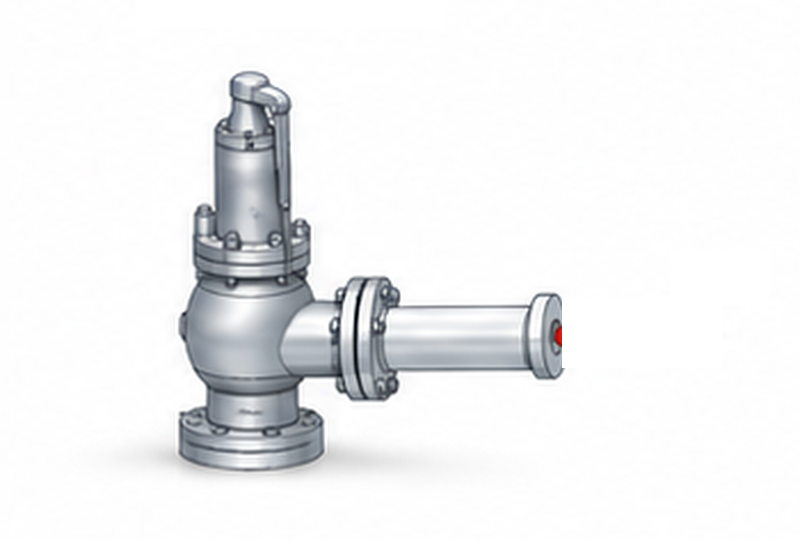

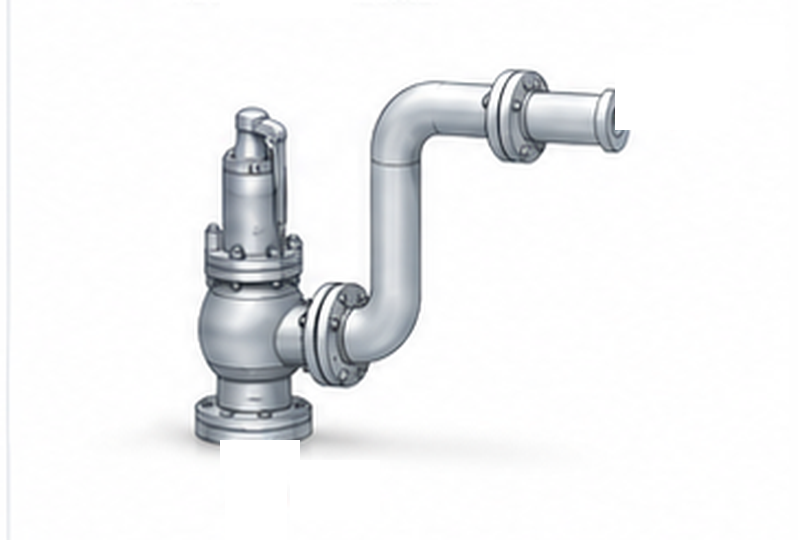

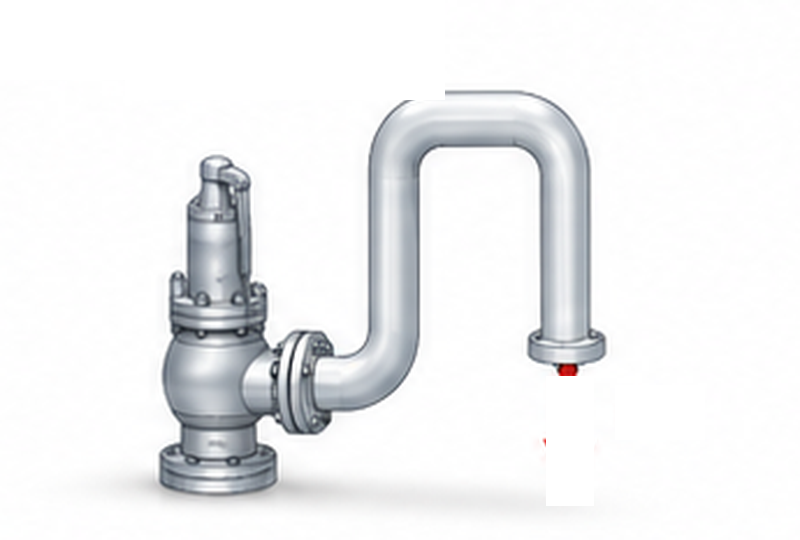

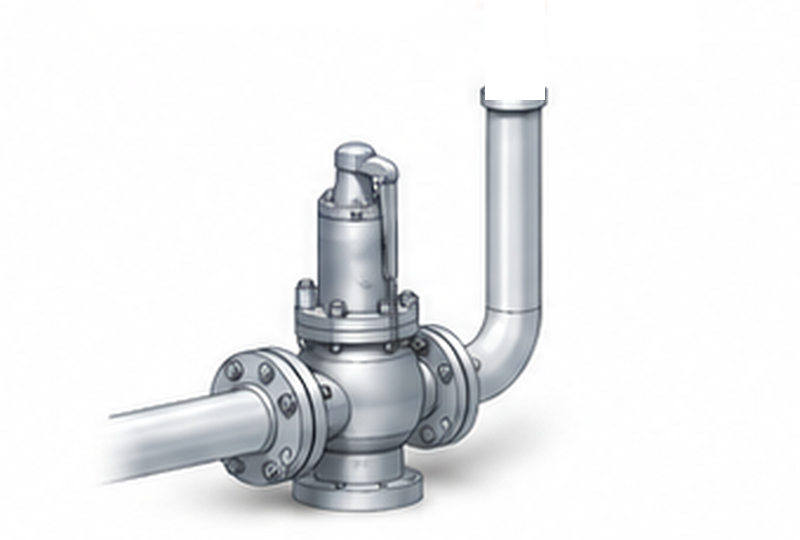

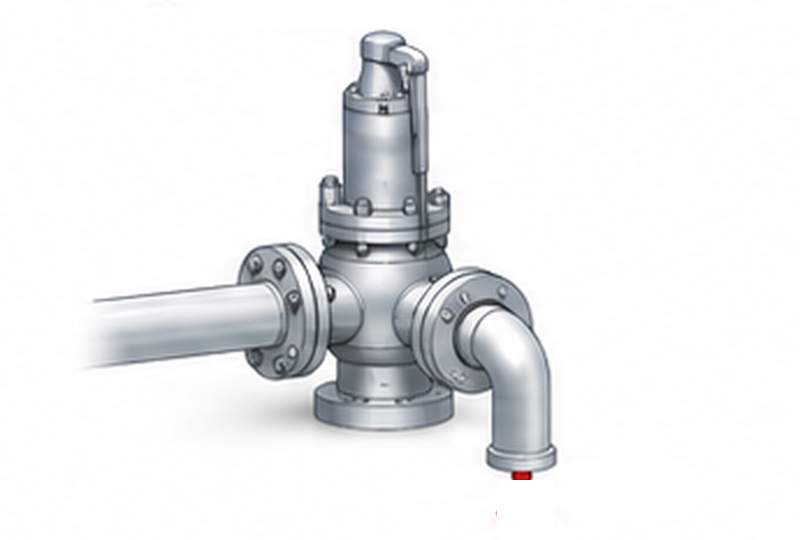

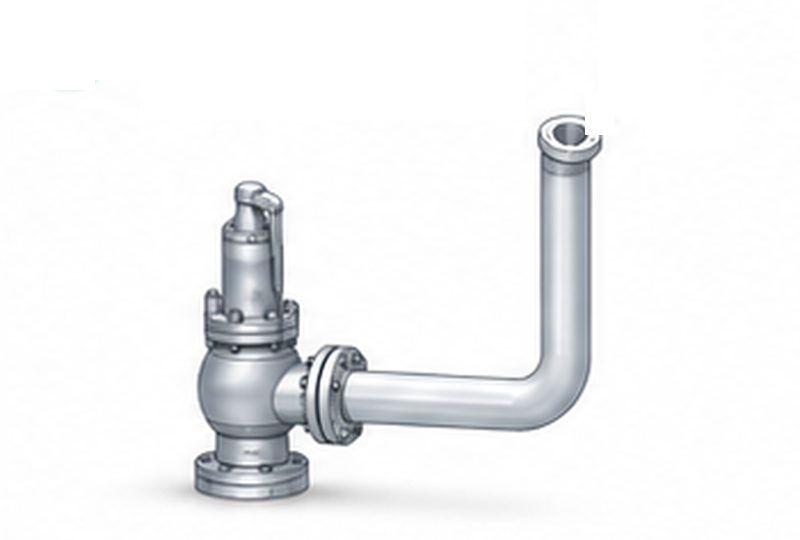

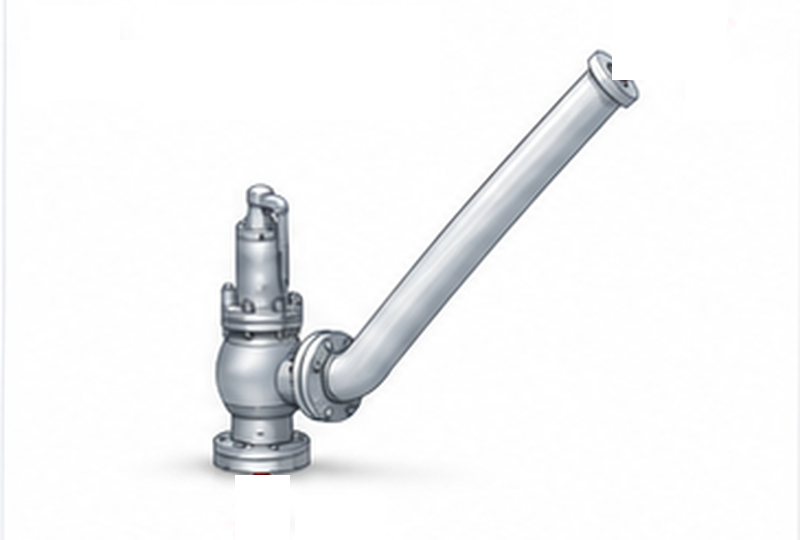

Configuration d'application des forces

Type de configuration de decharge

Facteur de charge dynamique

DLF
0.5 1.0 2.0 3.0 5.0
DLF = 2.0 — Valeur conservative standard (pas d'analyse dynamique)
Le DLF amplifie la force brute pour tenir compte de l'ouverture dynamique de la soupape. Valeur par defaut : 2.0
Force de design et composantes directionnelles de la PSV
F design
-daN
Fx (axe tuyauterie)
-daN
Fy (vertical)
-daN
Fz (lateral)
-daN
Composantes appliquees au nœud de sortie, orientees a l'oppose du vecteur de decharge. F design = F statique × DLF.

Tables de reference

DN (mm) Taille Kf Gaz Kf Vapeur
502"1,92,0
652"1/21,92,0
803"1,51,6
1004"1,51,6
1506"1,31,3
2008"1,11,1
> 200> 8"1,11,1
Orifice Section (cm2) Orifice Section (cm2)
D0,71K11,86
E1,26L18,41
F1,98M23,2
G3,24N28
H5,06P41,2
J8,3Q71,2
R103
T168
V271
W406
Table conforme a API STD 526-2023 (tables 3 a 16) Le jeu d'orifices depend de la classe de bride d'entree, et l'orifice maximal diminue quand la classe monte. Reserve : certaines combinaisons basse pression sur grands corps n'existent dans la norme que pour des metallurgies specifiques (inox austenitique, Alloy 20) ; elles sont conservees ici par conservatisme.

Tuyauterie Mecanique

A_e est calculee sur le diametre interieur du NPS de sortie.
Determine la decomposition Fx / Fy / Fz de l'effort.

Procede Thermodynamique

M et k sont pre-remplis puis restent modifiables.
Approche par enveloppe L'orifice reel etant inconnu, l'outil retient le plus gros orifice API 526 admissible par les brides. Le debit obtenu est un Rated Flow majorant, pas le debit requis par le procede. Diphasique et liquides hors perimetre.
Chaine de calcul
A. brides → orifice max (API 526)
B. W = C x Kd x A x P1 x Kb x Kc x √(M / Z T)
C. F = W ve / gc + (Pe - Pa) Ae
Module A : API 526 — orifices D a T
Module B : API 520 Part I — ecoulement critique
Module C : API 520 Part II — decharge ouverte
F_design : F_statique x DLF
Aucun resultat
Renseignez les brides et les conditions procede, puis cliquez sur Calculer.

Resultats du calcul

Orifice maximum assume selon API 526
-
Debit massique nominal (W)
- kg/h
Rated Capacity — ne pas confondre avec le Required Capacity du procede.
Force statique (F_statique)
- daN
Force de conception (F_design)
- daN
DLF 2.0
Composantes a modeliser (daN)
Fx
-
daN
Fy
-
daN
Fz
-
daN
    Valeurs intermediaires (verification manuelle)

    Note a inserer dans le rapport (CAESAR II / AutoPIPE)

    Table API 526 embarquee

    Corps (entree x sortie) Classe entree Orifices possibles Orifice max Aire max (cm2)

    Une ligne par couple corps / classe : le jeu d'orifices depend de la classe de bride d'entree. Les orifices V (271 cm2) et W (406 cm2) presents dans la table generale sont hors API 526 et ne sont jamais proposes par ce module.

    ⚠ Une session precedente a ete detectee. Voulez-vous la restaurer ?

    Reglages du lot Procede

    Ces valeurs s'appliquent a toutes les lignes en methode Dimensionnement API. Une ligne qui renseigne son propre parametre l'emporte sur le reglage du lot.

    Saisie des PSV

    # ITEM ID * Nom de ligne * Methode * Parametres * Config. DLF

    Import CSV

    📄
    Glissez votre fichier CSV ici
    ou cliquez pour selectionner
    Format attendu : CSV (UTF-8) | Taille max : 5 MB
    Fichier analyse :
    0 valides
    0 avertissements
    0 erreurs

    Resultats du calcul

    0 valides 0 erreurs
      Entrees Dimensionnement API
      ITEM ID Nom de ligne Methode DN / NPS Fluide Orifice P1 (bar) A (cm2) W (kg/h) Regime F brute (daN) DLF F design (daN) Fx Fy Fz Statut
      Formules de calcul
      Methode Kf  :  F_brute = Kf x A x P1
      Methode API :  brides → orifice max (API 526) → W (API 520 I) → F (API 520 II)
      Les deux    :  F_design = F_brute x DLF
      Kf : Facteur dependant du fluide et du DN | A : Section d'orifice (cm2) | P1 : Pression de decharge absolue (bar) | W : Debit nominal, Rated Capacity | DLF : Dynamic Load Factor | F_design : Force de design (daN)
      Choisir la methode ligne par ligne Kf : facteurs empiriques, exige de connaitre la lettre d'orifice. Pour les cas critiques (H2, haute pression > 100 bar, diphasique, contre-pression significative), lui preferer la methode API. API : approche par enveloppe quand l'orifice est inconnu — l'orifice maximum admissible par les brides est retenu, le debit obtenu est donc majorant (Rated Flow, pas le debit requis par le procede). Diphasique et liquides hors perimetre.
